Le boîtier en acier inox des capteurs de niveau de
l’eau WSS 20-3 et WSS 20-4 dispose également
d’une fonction d’électrode Common. Le boîtier
abrite une électrode Minimum et une électrode
Maximum. La différence de niveau réglée est de
20 mm. Le modèle WSS 20-4 possède en outre une
électrode protégeant contre la marche à sec.
Une électrode de protection contre la marche à sec
(deuxième électrode 2000-1) peut être rajoutée au
capteur 2000-3/5. Les électrodes se règlent en fonc-
tion des différences de niveau par l’intermédiaire de
la longueur du câble. Elles donnent par leurs cap-
teurs les signaux de mise en marche et d’arrêt pour
réguler le niveau de l’eau et protéger les pompes.
Récapitulatif des caractéristiques du produit
•
Pour l’adduction automatique d’eau fraîche
quand le niveau d’eau baisse
•
Avec protection contre la marche à sec
et fonction d’alarme
•
Compense les différences de niveau d’eau
•
Technique robuste et fiable
•
Fonctionnement sûr
Régulateur électronique du niveau de l’eau 1
(voir page 184)
51554
Régulateur électronique du niveau de l’eau 2
(voir page 184)
55846
Electrovanne, ½", 24 V
(voir page 184)
51556
Electrovanne, 1", 24 V
(voir page 184)
51557
Accessoires
(à commander séparément)
Capteur du niveau d’eau 20-3
Capteur du niveau d’eau 20-4
Dimensions
(L x l x H)
[mm]
115 x 80 x 46
115 x 80 x 46
Boîtier
Acier inox
Acier inox
Protection
IP 68
IP 68
Electrodes
3
4
Electrode Common
1
1
Minimum
1
1
Maximum
1
1
Marche à sec
–
1
Différence de niveau
[mm]
20
20
Longueur de câble
[m]
10,0
10,0
Poids
[kg]
2,2
2,3
Référence
51559
53918
Capteur de niveau d’eau
Vue de devant
Raccordement au secteur
Capteur de
courant
Conduite d’ame-
née d’eau claire

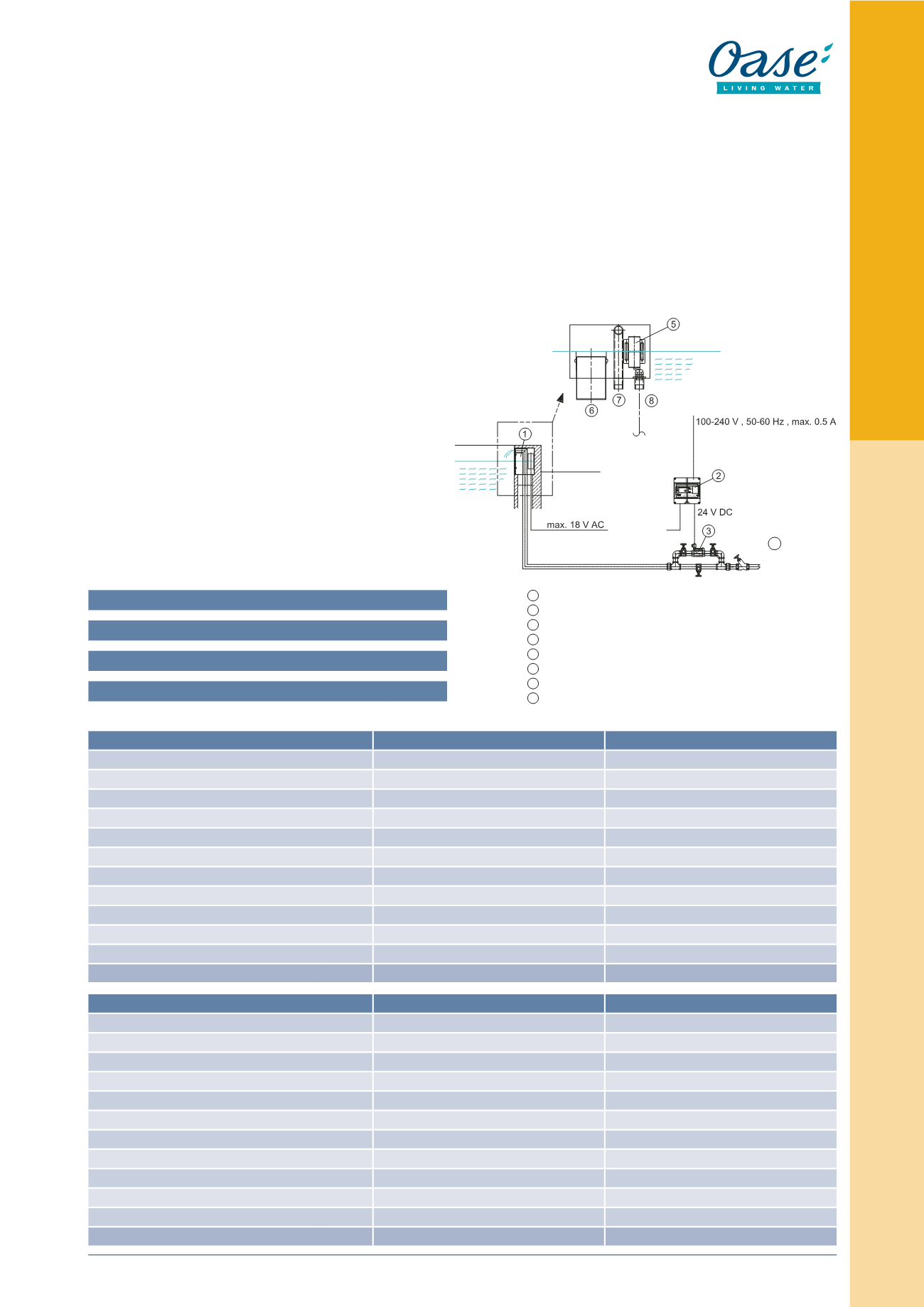

1 51120 Robinetterie mixte murale de trop-plein 100 E
2 51554 Régulateur électronique du niveau de l’eau
3 51557 Electrovanne
4 Conduite d’amenée de l’eau fraîche
5 51559 Capteur du niveau de l’eau
6 Conduite de débordement
7 Arrivée d’eau fraîche dans le bassin de la fontaine
8 Conduit de protection du câble du capteur du niveau de l’eau
Capteur du niveau d’eau 2000-3/5
Deuxième électrode 2000-1
Dimensions
(L x l x H)
[mm]
315 x 135 x 150
150 x 125 x 75
Boîtier
Matière plastique
Matière plastique
Protection
IP 68
IP 68
Electrodes
3
1
Electrode Common
1
–
Minimum
1
–
Maximum
1
–
Marche à sec
–
1
Différence de niveau
[mm]
maxi 2500
maxi 2500
Longueur de câble
[m]
3,0
3,0
Poids
[kg]
2,5
0,3
Référence
55845
55843
