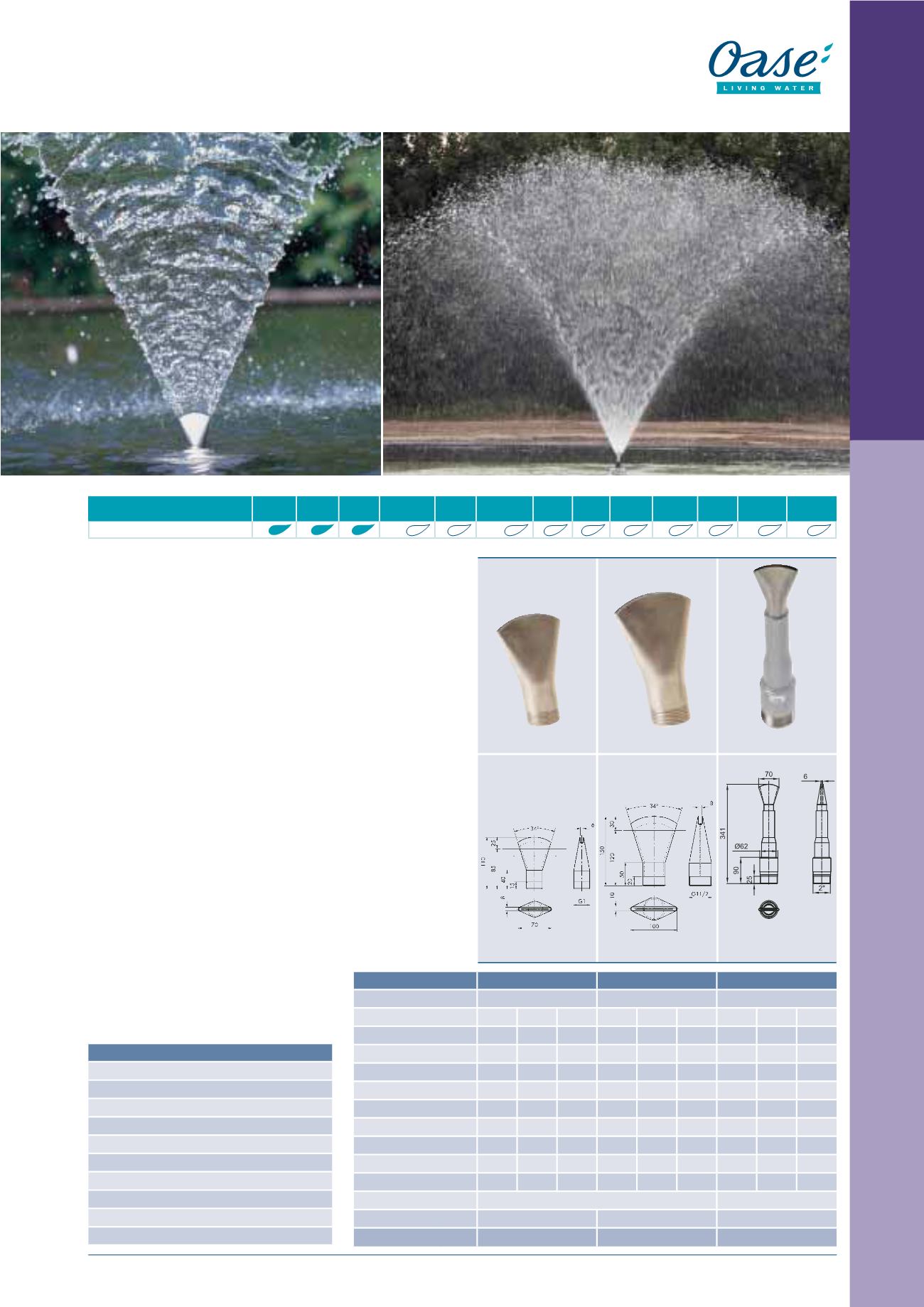

Catalogue OASE – Technologie des fontaines et Lake management
Ajutages
Classiques
Eventail 10-8, 15-8, 10-20-6
Eau
claire
Eau de
piscine
Eau de
mer 220–240 V 400 V 110–120 V 50 Hz 60 Hz 12 V
c.a.
24 V
c.c.
DMX DMX/
RDM
Plug and
Spray
Eventail
Le voile d’eau produit par ces ajutages est d’une
beauté certaine, mais il est surtout extrêmement
pratique : en effet, il convient admirablement
bien pour camoufler la technique apparente.
Selon le montage, les ajutages en éventail produi-
sent un voile d’eau montant à la verticale ou incliné,
d’une épaisseur de 6 ou 8mm. Par sa large amplitude,
cette séduisante figure d’eau peut ainsi dissimuler
aux yeux du spectateur les fondations, par exemple,
ou les pompes et tuyauteries au fond du bassin. Les
ajutages fonctionnent indépendamment du niveau
de l’eaumais nécessitent l’installation d’un dispositif
d’étranglement pour former la figure d’eau.
Récapitulatif des caractéristiques du produit
•
Jet d’eau en éventail de 6 ou 8 mm d’épaisseur
•
Indépendant du niveau de l’eau
•
Aspect acier inox
•
Se commande avec Multi
Directional Drive II /
DMX/ 02 (50524)
Eventail 10 – 6
Eventail 10 – 6
Eventail 15 – 8
Accessoires
(à commander séparément)
Référence
Bride d’ajustage 10 argent
(voir page 244)
51015
Bride d’ajustage 15 argent
(voir page 244)
51016
Manchon 10 argent
(voir page 244)
51018
Manchon 15 argent
(voir page 244)
51019
Articulation à rotule pivotante 10
(voirpage245)
51165
Adaptateur G 10/NPT 10
(voir page 244)
51026
Adaptateur G 15/NPT 15
(voir page 244)
51027
Raccord réducteur 15 x 10
(voir page 245)
51032
Raccord réducteur 20 x 15
(voir page 245)
51030
Régulateur de débit 10
(voir page 245)
51033
Eventail 15 – 8
Eventail 10-20-6
Eventail 10-20-6
Eventail
Eventail 10 – 6
Eventail 15 – 8 Eventail 10-20-6 argent
Dimensions
(L x l x H)
[mm]
110 x 70 x 34
150 x 100 x 49
70 x 341
Hauteur du jet
SPB DWB DDB SPB DWB DDB SPB DWB DDB
[m] [l/min] [bar]
[m] [l/min] [bar]
[m] [l/min] [bar]
0,25
[m] 0,60 70 0,04
0,50
[m] 1,00 94 0,06 1,40 143 0,06
0,75
[m] 1,50 116 0,11 1,80 174 0,09
1,00
[m] 2,00 134 0,13 2,80 200 0,11 2,00 134 0,13
1,25
[m] 2,80 150 0,16 3,40 223 0,14
1,50
[m] 3,00 165 0,19 4,00 244 0,17 3,00 165 0,19
1,75
[m] 3,80 179 0,23 5,00 264 0,20
2,00
[m]
5,50 282 0,25 4,10 195 0,27
Matériau
Acier inox 1.4571 (AISI 316 Ti)
Acier inox1.4571/1.4301 (AISI316Ti/304)
Poids
[kg]
0,25
0,49
1,2
Référence
53056
53047
50524
Eventail
