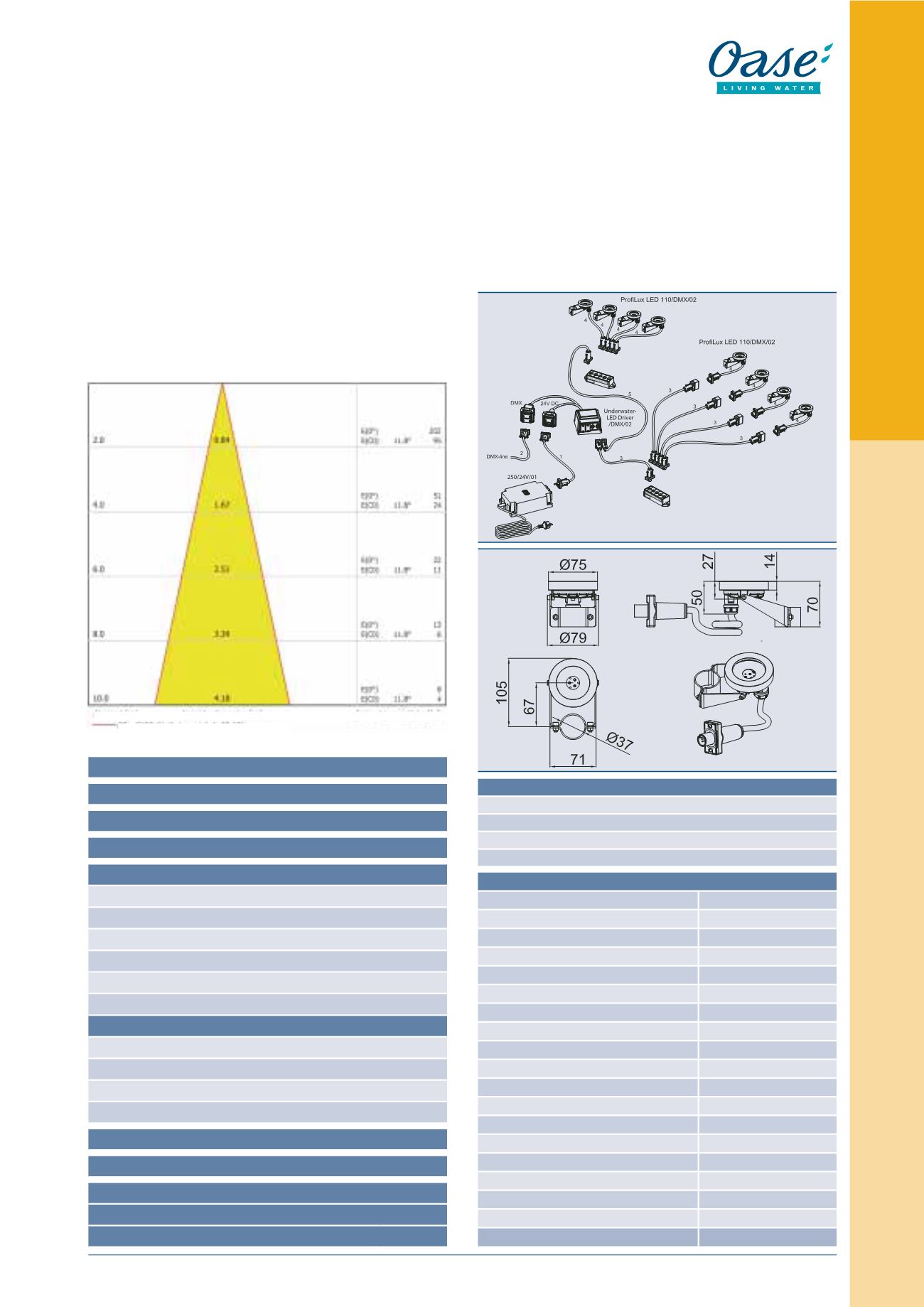

Catalogue OASE – Technologie des fontaines et Lake management
Eclairage
Technique LED (de couleur)
Diagramme RVB
allumé ; 213 lm
ProfiLux LED 110/DMX/02
Flux lumineux toutes allumées
[
lm]
213
Flux lumineux lumière rouge
[
lm]
64
Flux lumineux lumière verte
[
lm]
114
Flux lumineux lumière bleue
[
lm]
35
Angle de rayonnement
[
°]
25 (±2)
Effet stroboscopique
[
Hz]
25
Classe de performance énergétique
A
Consommation d’énergie pondérée
[
kWh/1000h]
6,6
Tension nominale
[
V/DC]
24
Puissance absorbée
[
W]
6
Puissance absorbée
[
A]
0,26
Fréquence de variation
[
Hz]
2800
Type de branchement électrique
Connecteur hybride
Longueur de câble
[
m]
1
Protection
IP 68
Dimensions (Ø x H)
[
mm]
75,2 x 70
Matériau
Acier inox 1.4404 (AISI 316L)
Poids
[
kg]
0,48
Référence
56267
Les différentes possibilités de couleur et l’effet stroboscopique
développent toutes leurs capacités en combinaison avec les effets
aquatiques dynamiques tels qu’ils sont produits à l’aide du Vario-
Switch ou des pompes Varionaut. Ensemble, ils créent des composi-
tions entièrement nouvelles dans les espaces et les fontaines.
Pour que le projecteur ProfiLuxLEDsoit compatibleDMX/RDM, il
doitêtreemployéavecl’UnderwaterLEDDriver/DMX/02(voirpage
166). Il faut par ailleurs également un contrôleur compatible DMX
(RDM), comme par exemple WECS II (WECS II 512 /DMX / 02,
WECS II 1024 /DMX/ 02 ou WECS II 2048 /DMX / 02, voir pages
174 à 182).
Les projecteurs Profilux LED possèdent un câble de jonction de
1m, avec raccord hybride pour le raccordement au pilote de LED
immergeable Underwater LED Driver /DMX/02. Comme rallonge,
on peut employer un câble de rallonge hybride 3,0 m ou 7,5 m par
Rallonge de câble hybride /3,0 m
(voir page 164)
50728
Rallonge de câble hybride /7,5 m
(voir page 164)
56403
Boîte de liaison hybride
(voir page 164)
56404
Underwater LED Driver
(voir page 166)
50720
Câble de jonction DMX/01
(voir page 162)
Référence
Câble de jonction DMX/ 1,0 m/ 01
12368
Câble de jonction DMX/ 3,0 m/ 01
12369
Câble de jonction DMX/ 5,0 m/ 01
12371
Câble de jonction DMX/ 10,0 m/ 01
12372
Câble de jonction DMX/ 20,0 m/ 01
12373
Résistance fin de ligne bus DMX /01
12007
Câble de jonction 24 V c.c./01
(voir page 160)
Référence
Câble de jonction approprié 24 V c.c./ 1,0 m/ 01
12762
Câble de jonction approprié 24 V c.c./ 3,0 m/ 01
12552
Câble de jonction approprié 24 V c.c./ 7,5 m/ 01
12553
Câble de jonction approprié 24 V c.c./ 15,0 m/ 01
11720
PowerBox 24 V DC/01
(voir page 160)
50493
Bloc secteur immergeable 250/24 V/01
(voir page 170)
50733
WECS II 512/DMX/02/DMX/02
(voir page 174)
56491
WECS II 1024/DMX/02
(voir page 174)
56492
WECS II 2048/DMX/02
(voir page 180)
56507
Accessoires
(à commander séparément)
Canal DMX
Fonction
Canal 1
rouge
Canal 2
vert
Canal 3
bleu
Canal 4
stroboscope
projecteur (voir page 164). Ce pilote de LED externe immergeable
permet de commander individuellement jusqu’à 4 LED. Le Driver
LED immergeable /DMX/02 possède deux boîtes de connexion,
l’une pour la tension électrique de 24 V c.c., l’autre pour un câble
de données DMX / RDM. Grâce à cette technique de connexion
particulière, un câblage enfichable étanche à l’eau devient possible.
L’utilisation d’une boîte de liaison hybride (56404) confère au sys-
tème un avantage économique. Les projecteurs raccordés à la boîte
hybride ont toujours la même couleur (voir le schéma du système).
Ecartement [m]
Diamètre calice [m]
Intensité lumineuse [lx]
C0 – C180 (demi-angle de dispersion : 23,6°)
Rallonge de câble hybride 7,5 m maximum
1 boîte de jonction maximum par ligne
Bloc secteur immergeable
Boîte de liaison hybride
La sortie 1 doit être connectée en premier
Boîte de liaison hybride
La sortie 1 doit être connectée
en premier
