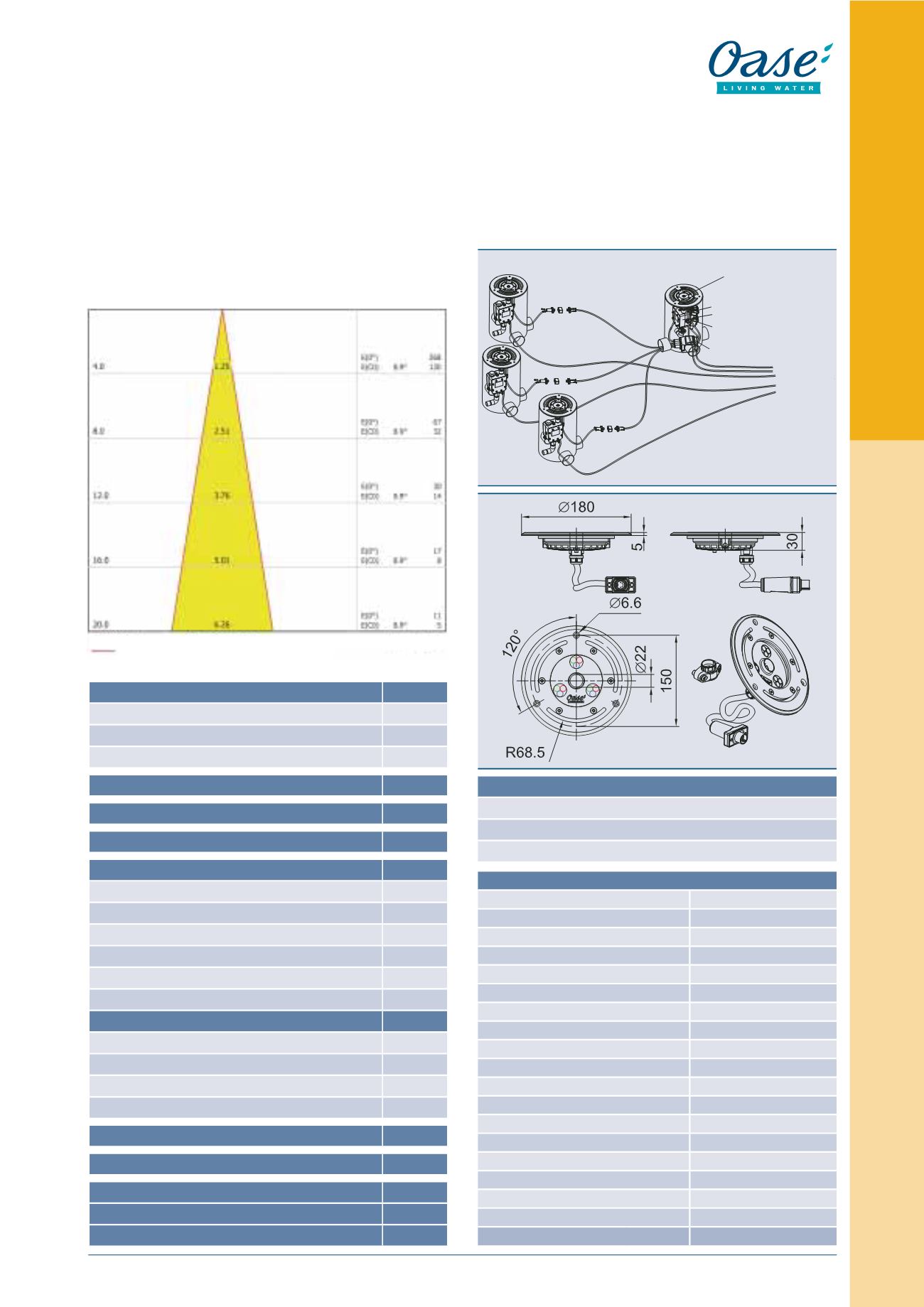

ProfiPlane LED
Abstand [m]
Kegeldurchmesser [m]
Beleuchtungsstärke [lx]
C0 - C180 (Halbstreuwinkel: 17.8°)
ProfiPlane LED
129
Catalogue OASE – Technologie des fontaines et Lake management
Eclairage
Technique LED (de couleur)
Ajutages recommandés
Référence
Comète 10-14 argent
(voir page 42)
50723
Comète 10-12 T
(voir page 44)
50968
Comète 10-14 T
(voir page 44)
50969
Rallonge de câble hybride/ 3,0 m
(voir page 164)
50728
Rallonge de câble hybride/ 7,5 m
(voir page 164)
56403
Underwater LED Driver
(voir page 166)
50720
Câble de jonction DMX/ 01
(voir page 162)
Référence
Câble de jonction DMX/ 1,0 m
/
01
12368
Câble de jonction DMX/ 3,0 m
/
01
12369
Câble de jonction DMX/ 5,0 m
/
01
12371
Câble de jonction DMX/ 10,0 m
/
01
12372
Câble de jonction DMX/ 20,0 m
/
01
12373
Résistance fin de ligne bus DMX/ 01
12007
Câble de jonction 24 V c.c./ 01
(voir page 160)
Référence
Câble de jonction approprié 24 V c.c./ 1,0 m
/
01
12762
Câble de jonction approprié 24 V c.c./ 3,0 m
/
01
12552
Câble de jonction approprié 24 V c.c./ 7,5 m
/
01
12553
Câble de jonction approprié 24 V c.c./ 15,0 m
/
01
11720
PowerBox 24 V c.c./ 01
(voir page 160)
50493
Bloc secteur immergeable 250/ 24 V/ 01
(voir page 170)
50733
WECS II 512/DMX/ 02
(voir page 174)
56491
WECS II 1024/DMX/ 02
(voir page 174)
56492
WECS II 2048/DMX/ 02
(voir page 180)
56507
Accessoires
(à commander séparément)
Canal DMX
Fonction
Canal 1
rouge
Canal 2
vert
Canal 3
bleu
ProfiPlane LED 320/DMX/02
Flux lumineux toutes allumées
[
lm]
573
Flux lumineux lumière rouge
[
lm]
172
Flux lumineux lumière verte
[
lm]
307
Flux lumineux lumière bleue
[
lm]
94
Angle de rayonnement
[
°]
16 (±2)
Classe de performance énergétique
A
Consommation d’énergie pondérée
[
kWh/1000h]
17,6
Tension nominale
[
V/DC]
24
Puissance absorbée
[
W]
16
Puissance absorbée
[
A]
0,7
Fréquence de variation
[
Hz]
500
Type de branchement électrique
Connecteur hybride
Longueur de câble
[
m]
1
Protection
IP 68
Charge statique maximale
[
t]
1,5
Dimensions (Ø x H)
[
mm]
188 x 30
Matériau
Acier inox 1.4404 (AISI 316L)
Poids
[
kg]
1,50
Référence
50719
Pour que le ProfiPlane LED soit compatible DMX/RDM, il doit être
employé avec le driver LEDimmergeable/DMX/02 (voir page 166). Il faut
par ailleurs également un contrôleur compatibleDMX (RDM), comme par
exempleWECS II (WECS II 512/DMX/02, WECS II 1024/DMX/02 ou
WECS II 2048/DMX/02, voir page 174-182). Ces contrôleurs renvoient
des informations vers la commande électrique. Les projecteurs ProfiPlane
LED possèdent un câble de jonction de 1 m, avec fiche de raccordement
au pilote de LED immergeable Underwater LEDDriver/DMX/02. Pour
les distances plus grandes, il faut employer un câble de rallonge hybride
3 m ou 7,5 m (voir page 164). Ce pilote de LED externe immergeable
permet de commander individuellement jusqu’à 4 LED. Driver LED
immergeable/DMX/02 possède deux boîtes de connexion, l’une pour
latensionélectriquede24Vc.c.,l’autrepouruncâblededonnéesDMX/RDM.
Grâceàcettetechniquedeconnexionparticulière,uncâblageenfichableétanche
à l’eau devient possible. D’autres abonnés DMX (comme par exemple les
pompes Varionaut) peuvent être raccordés simplement à la boîte de connexion
DMX/RDM. Pour la fonctionPlug-and-Spray de l’alimentation électrique 24V,
ilfaututiliserleblocsecteurimmergeableenfichable25024V/01(voirpage170).
Ecartement [m]
Diamètre calice [m]
Intensité lumineuse [lx]
– C180 (demi-angle de dispersion : 17,8°)
Boîte DMX
Vario Switch
Boîte 24 V
Driver LED immergeable
Armoire
électrique
